Įvadas į mulitą

Mullitas skirstomas į tris tipus: -mullitas, atitinkantis gryną 3Al2O3·2SiO2, vadinamas 3:2 tipu; -mullitinis, kietas tirpalas su Al2O3 pertekliumi, šiek tiek išsiplėtęs, vadinamas 2:1 tipo; Gama-mullitinis, kietas tirpalas su nedideliu kiekiu TiO2 ir Fe2O3. Mulitas yra stabilus dėl naftos chemijos savybių ir netirpus HF. Jo tankis yra 3,03 g/cm3, Moso kietumas 6–7, lydymosi temperatūra 1870 laipsnių, šilumos laidumas (1000 laipsnių) 13,8 W/(m·K), tiesinio plėtimosi koeficientas (20 ~ 1000 laipsnių) yra 5,3 × {{ 30}} laipsnis, tamprumo modulis 1,47×1010Pa.

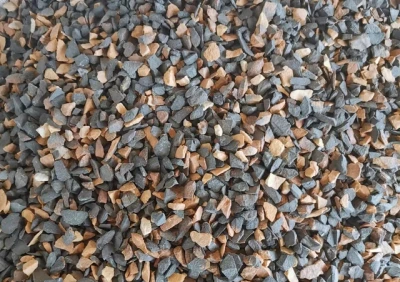

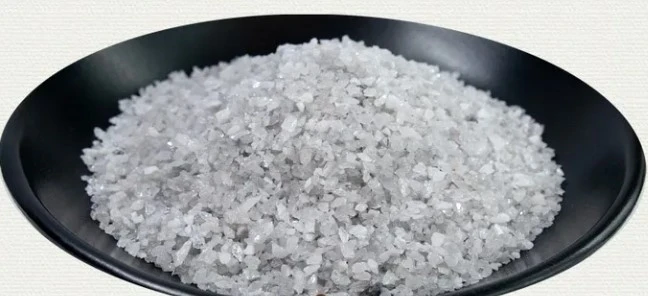

Mulitas yra ugniai atspari žaliava, kurios pagrindinė sudedamoji dalis yra 3Al2O3.2SiO2 kristalinė fazė. Mulitas skirstomas į natūralų mulitą ir sintetinį mulitą. Natūralus mulitas yra retas ir dažniausiai yra sintetinis. Mullito cheminė sudėtis yra Al2O371,8% ir SiO228,2%. Mineralinė struktūra yra rombinė kristalų sistema, o kristalai yra išdėstyti ilgomis kolonėlėmis, adatomis ir grandinėmis. Adatinis mulitas yra įsiterpęs į gaminius, kad susidarytų tvirtas skeletas.

Mulitas pasižymi geromis mechaninėmis ir šiluminėmis savybėmis aukštoje temperatūroje, todėl sintetinis mulitas ir jo gaminiai turi didelio tankio ir grynumo, didelio konstrukcinio stiprumo aukštoje temperatūroje, mažo valkšnumo aukštoje temperatūroje, mažo šiluminio plėtimosi greičio, stipraus cheminio atsparumo erozijai privalumus. ir geras atsparumas šiluminiam smūgiui.

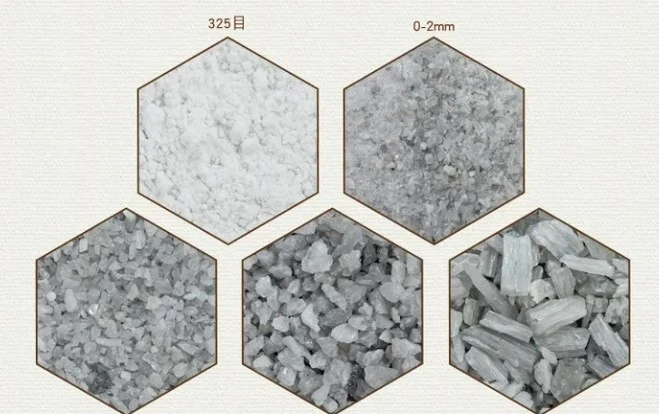

Mullitinės medžiagos paprastai gali būti pagamintos iš kaolinito, silimanito grupės mineralų, aliuminio hidroksido arba aliuminio oksido ir silicio dioksido, tiesiogiai susintetinto. Molio medžiaga reaguoja su aliuminio oksidu arba silimanito grupės mineralais ir pramoniniu aliuminio oksidu kaitinant F, kad susidarytų pirminis ir antrinis mulitas, o pirminis mulitas susidaro 1000–1200 laipsnių diapazone, o kristalizacija padidėja toliau didinant temperatūrą. Antrinio mulito susidarymas dažniausiai baigiasi ties 1650 laipsnių. Norint pagaminti tankius mullito gaminius, dažniausiai naudojamas dviejų pakopų sukepinimo procesas. Mulitas būna dviejų kristalinių formų: smailaus ir prizminio. Adatinis mulitas sustiprina stiklo fazę ir medžiagos cheminės sudėties fazę, o smailaus mulito atsparumas ugniai yra didesnis nei prizminio mulito. Kaolinitas greitai kaitinamas iki daugiau nei 1400 laipsnių C, kad susidarytų smailus mulitas. Priešingu atveju lėtai kaitinant iki žemesnės temperatūros susidaro prizminis mulitas. Taip pat yra pranešimų apie vamzdinį ir sferinį mullitą, manoma, kad pirmasis atsirado dėl silicio dioksido ir aliuminio oksido tetraedro dydžio neatitikimo, dėl kurio susidaro įtampa, kurią sukelia vamzdelio forma, o pastarasis vadinamas azotiniu mulitu. Dėl mullito šiluminio plėtimosi anizotropijos savybių jis turi gerą šiluminį stabilumą. Kai pažangi mullito medžiaga naudojama kaip tiektuvo dalis, ją galima tiesiogiai pakeisti į veikiantį tiektuvą be išankstinio pašildymo.

Populiarus Žymos: supažindinimas su mulitu, Kinijos supažindinimas su mulito gamintojais, tiekėjais
